Le rayon de giration d’une voiture est la donnée qui décide si un parking fonctionne ou si les usagers s’y reprennent à trois fois à chaque manœuvre. C’est aussi celle qu’on oublie le plus souvent au moment de tracer les lignes : on dimensionne les places, on compte les emplacements, et on découvre à la livraison que l’allée centrale est trop étroite pour braquer. Cet article donne les valeurs réelles par catégorie de véhicule, la formule de calcul, les rayons réglementaires à respecter pour les voies pompiers et les accès PMR, et la façon dont tout cela se traduit concrètement sur le plan de marquage.
Le saviez-vous ? Le gabarit moyen des voitures vendues en France a gagné près de 20 cm de largeur et 25 cm de longueur en vingt ans. Conséquence directe : des parkings tracés dans les années 2000 avec des places de 2,30 m sont aujourd’hui inconfortables, alors que leur géométrie n’a pas bougé d’un centimètre.
Rayon de giration : définition exacte et confusions courantes
Le rayon de giration est le rayon du plus petit cercle décrit par un véhicule braqué au maximum. Derrière cette définition simple se cachent trois mesures différentes, et les confondre est l’erreur la plus fréquente sur un plan de parking.
Le rayon de braquage entre trottoirs (ou « rayon des roues ») se mesure sur la trace laissée par la roue avant extérieure. C’est la valeur la plus petite des trois, et paradoxalement la moins utile pour un aménageur.
Le rayon de giration hors tout se mesure sur le point le plus extérieur de la carrosserie — généralement l’angle avant côté extérieur du virage. Il est supérieur de 25 à 45 cm au précédent à cause du porte-à-faux avant. C’est celui qu’il faut utiliser pour vérifier qu’une voiture ne heurte pas un poteau ou un mur.
Le diamètre de braquage, enfin, est ce que les constructeurs annoncent dans leurs fiches techniques : c’est simplement le double du rayon. Une voiture annoncée à 10,9 m de diamètre de braquage a donc un rayon de 5,45 m.
⚠ Attention : ne dimensionnez jamais un parking sur le diamètre annoncé par le constructeur en croyant qu’il s’agit d’un rayon. L’erreur d’un facteur 2 sur une allée de manœuvre transforme un parking utilisable en piège. Vérifiez toujours l’unité et la nature de la mesure citée dans une notice.
Les valeurs de rayon de giration par catégorie de véhicule
Voici les ordres de grandeur à retenir. Les valeurs de rayon hors tout intègrent déjà le porte-à-faux : ce sont celles à utiliser pour tracer une courbe.
| Catégorie | Exemples | Rayon roues | Rayon hors tout |
|---|---|---|---|
| Micro-citadine | Twingo, Up!, 500 | 4,35 – 4,70 m | 4,70 – 5,05 m |
| Citadine polyvalente | Clio, 208, Corsa | 4,90 – 5,25 m | 5,25 – 5,60 m |
| Compacte | Golf, 308, Mégane | 5,30 – 5,60 m | 5,65 – 5,95 m |
| Berline / SUV familial | 3008, Tiguan, Passat | 5,55 – 5,95 m | 5,90 – 6,35 m |
| Grand SUV / monospace | X5, Espace, Kodiaq | 5,90 – 6,40 m | 6,30 – 6,85 m |
| Utilitaire léger | Kangoo, Berlingo | 5,30 – 5,70 m | 5,70 – 6,10 m |
| Fourgon 12 m³ | Master, Ducato L3 | 6,50 – 7,50 m | 7,00 – 8,10 m |
| Camion 2 essieux (19 t) | Porteur de livraison | 8,50 – 10,00 m | 9,50 – 11,00 m |
| Semi-remorque | Tracteur + 13,60 m | — | 12,50 m (norme) |
| Bus standard 12 m | Autobus urbain | — | 11,50 – 12,50 m |
Deux enseignements pratiques. D’abord, l’écart entre la plus petite citadine et le plus gros SUV du marché atteint près de 2 mètres de rayon : dimensionner sur la moyenne, c’est condamner une partie du parc. Ensuite, un fourgon de livraison demande déjà 40 % de plus qu’une compacte — si votre parking accueille des livraisons, il faut le dire dès le plan.
À retenir : pour un parking de véhicules légers ouvert au public, la règle de dimensionnement usuelle est un rayon extérieur de 6,50 m et un rayon intérieur de 3,50 m. Cette paire couvre confortablement l’intégralité des voitures particulières vendues en France, SUV compris.
Comment calculer un rayon de giration : la formule
Le calcul repose sur un principe géométrique simple : quand un véhicule braque, toutes ses roues tournent autour d’un même centre instantané de rotation, situé sur le prolongement de l’essieu arrière.
La formule de base est R = E / sin(a), où R est le rayon de braquage de la roue avant extérieure, E l’empattement (distance entre essieu avant et essieu arrière) et a l’angle de braquage maximal des roues avant.
Prenons une compacte type : empattement de 2,64 m, angle de braquage maximal de 32°. On obtient R = 2,64 / sin(32°) = 2,64 / 0,530 = 4,98 m pour la trace des roues. Pour passer au rayon hors tout, on ajoute le porte-à-faux avant projeté, soit environ 0,55 à 0,70 m sur ce gabarit : le rayon utile de dimensionnement ressort à 5,60 m environ.
Le rayon intérieur, lui, correspond au cercle décrit par la roue arrière intérieure. Il vaut approximativement Rint = √(R² − E²) − (voie/2). La différence entre rayon extérieur et rayon intérieur s’appelle la bande de roulement ou swept path : c’est la largeur réellement balayée par le véhicule en virage, et c’est elle qui détermine la largeur de chaussée nécessaire dans une rampe hélicoïdale.
💡 Astuce : pour un projet réel, ne vous contentez pas d’un calcul. Utilisez un logiciel de simulation de trajectoire (AutoTURN, Vehicle Tracking) ou, à défaut, les gabarits de giration papier du CEREMA. Ils intègrent le débattement de carrosserie et le déport arrière, que la formule ignore.

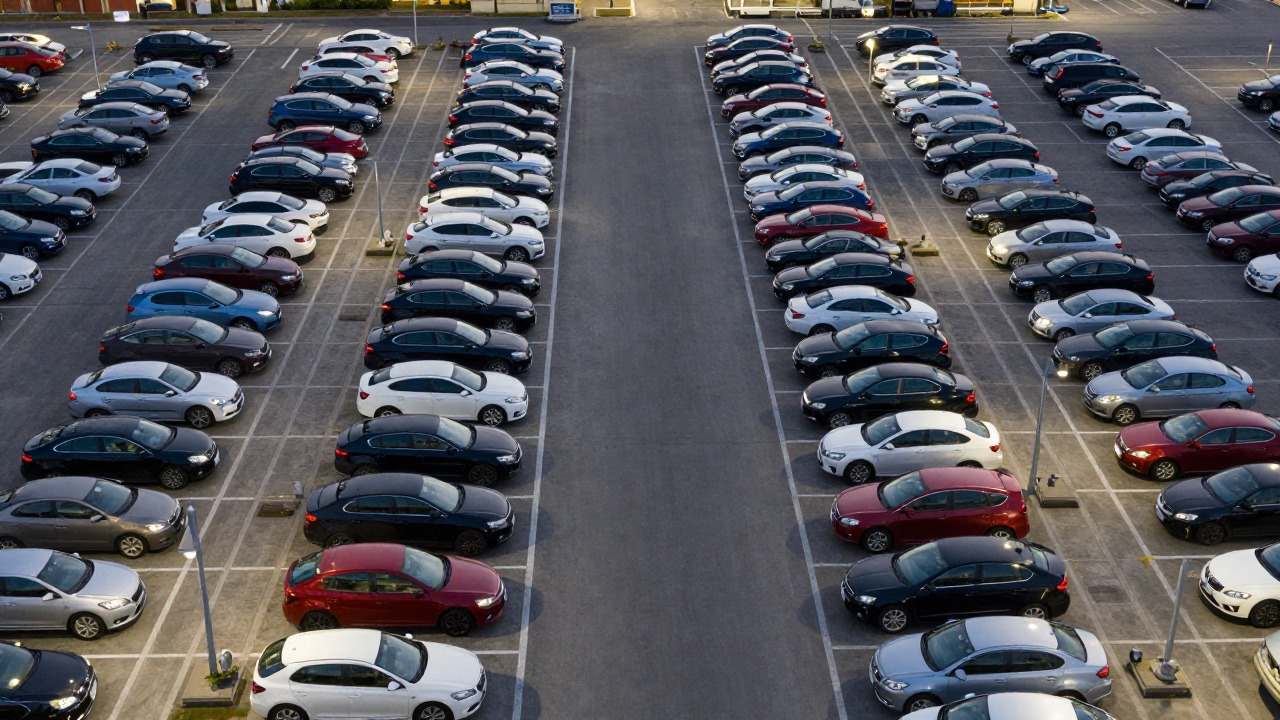

Du rayon de giration à la largeur d’allée : les valeurs de projet
C’est ici que la théorie devient du marquage. La largeur d’allée nécessaire dépend directement de l’angle des places : plus l’angle est fermé, moins la voiture a besoin de braquer, moins l’allée doit être large.
| Disposition | Dimensions de place | Largeur d’allée mini | Sens de circulation |
|---|---|---|---|
| Perpendiculaire 90° | 2,50 × 5,00 m | 5,00 à 6,00 m | Double sens possible |
| Épi à 75° | 2,50 × 5,20 m | 4,50 m | Sens unique |
| Épi à 60° | 2,50 × 5,40 m | 4,00 m | Sens unique |
| Épi à 45° | 2,50 × 5,30 m | 3,50 m | Sens unique obligatoire |
| Longitudinal (bataille) | 2,00 × 5,00 m | 3,50 m | Sens unique |
| Place PMR perpendiculaire | 3,30 × 5,00 m | 5,00 m | Accès direct au cheminement |
Le compromis est toujours le même : l’épi consomme plus de surface par place mais économise sur l’allée, tandis que le perpendiculaire maximise la densité de places mais impose une allée large. Sur un terrain long et étroit, l’épi à 45° gagne presque toujours ; sur un terrain carré, le perpendiculaire à 90° reste imbattable. Notre guide détaillé du stationnement en épi compare les rendements au m² de chaque angle, et celui sur le stationnement en bataille traite le cas longitudinal.
Une précision sur les places PMR : leur largeur de 3,30 m n’est pas un confort de manœuvre mais l’espace nécessaire au transfert vers un fauteuil, porte ouverte. Elle ne dispense donc pas de respecter la largeur d’allée. Les règles complètes sont détaillées dans notre article sur la place de stationnement PMR.
Rampes, virages et parkings souterrains : les cas difficiles
Le rayon de giration devient critique dès qu’on quitte la surface plane. Trois configurations méritent une attention particulière.

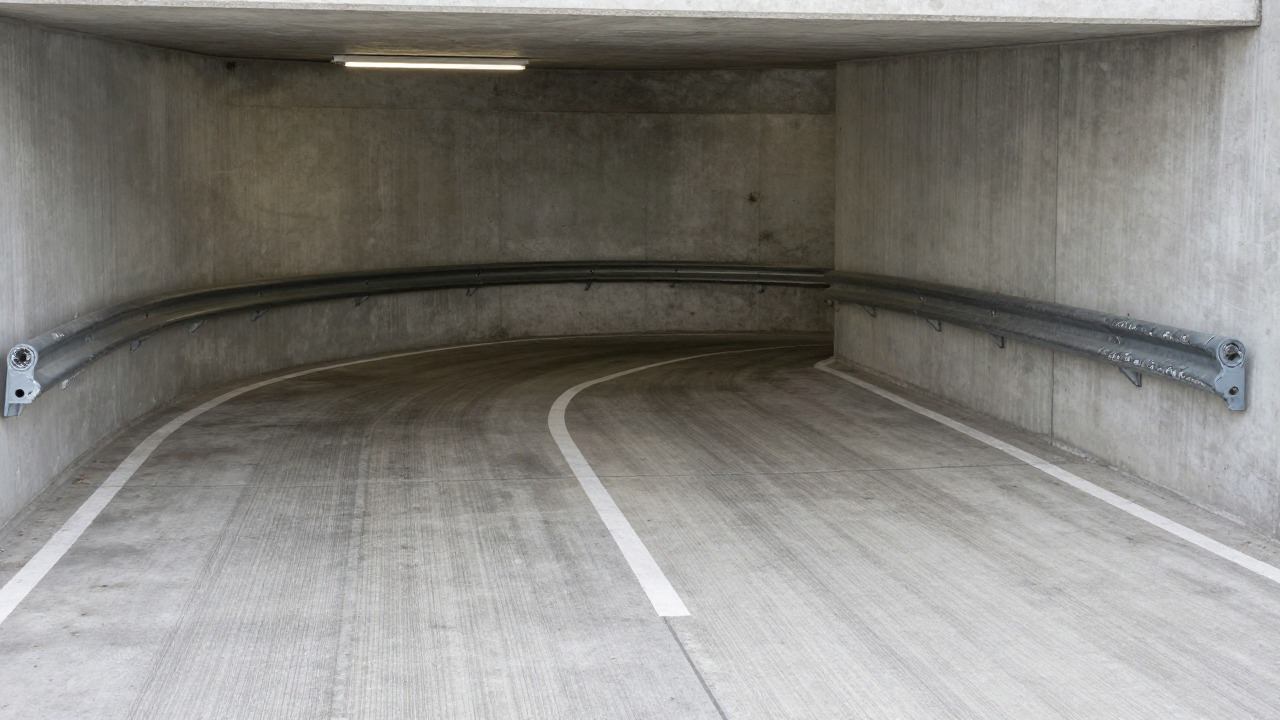

La rampe hélicoïdale
C’est le cas le plus contraignant. Le rayon intérieur ne doit jamais descendre sous 3,50 m — en dessous, une berline ne passe plus sans manœuvre. La largeur de chaussée doit intégrer une surlargeur en courbe : sur une hélice de rayon extérieur 6,50 m, comptez 3,50 m de largeur roulable minimum en sens unique, et 5,50 m en double sens. Ajoutez systématiquement une bande de sécurité de 20 cm contre les murs, car le porte-à-faux arrière déborde vers l’extérieur du virage.
Le virage à angle droit en sous-sol
Un angle droit entre deux allées perpendiculaires n’est franchissable d’un seul mouvement que si l’une des deux allées fait au moins 5,50 m. À 5,00 m dans les deux sens, le conducteur d’un SUV devra reprendre. La solution la moins coûteuse consiste à abattre l’angle intérieur sur 1,50 m : le gain de fluidité est immédiat et ne coûte que quelques places de bordure.
La hauteur, l’autre contrainte oubliée
Le rayon ne fait pas tout : un parking souterrain impose aussi un gabarit vertical. Les normes en vigueur et les conséquences d’un sous-dimensionnement sont détaillées dans notre guide de la hauteur d’un parking souterrain.
Le saviez-vous ? Dans un virage serré, le porte-à-faux arrière d’un véhicule déborde vers l’extérieur de la courbe — un phénomène appelé déport arrière. Sur un fourgon long, ce déport peut atteindre 40 cm. C’est la raison pour laquelle les poteaux de parkings souterrains sont si souvent éraflés à hauteur de pare-chocs.

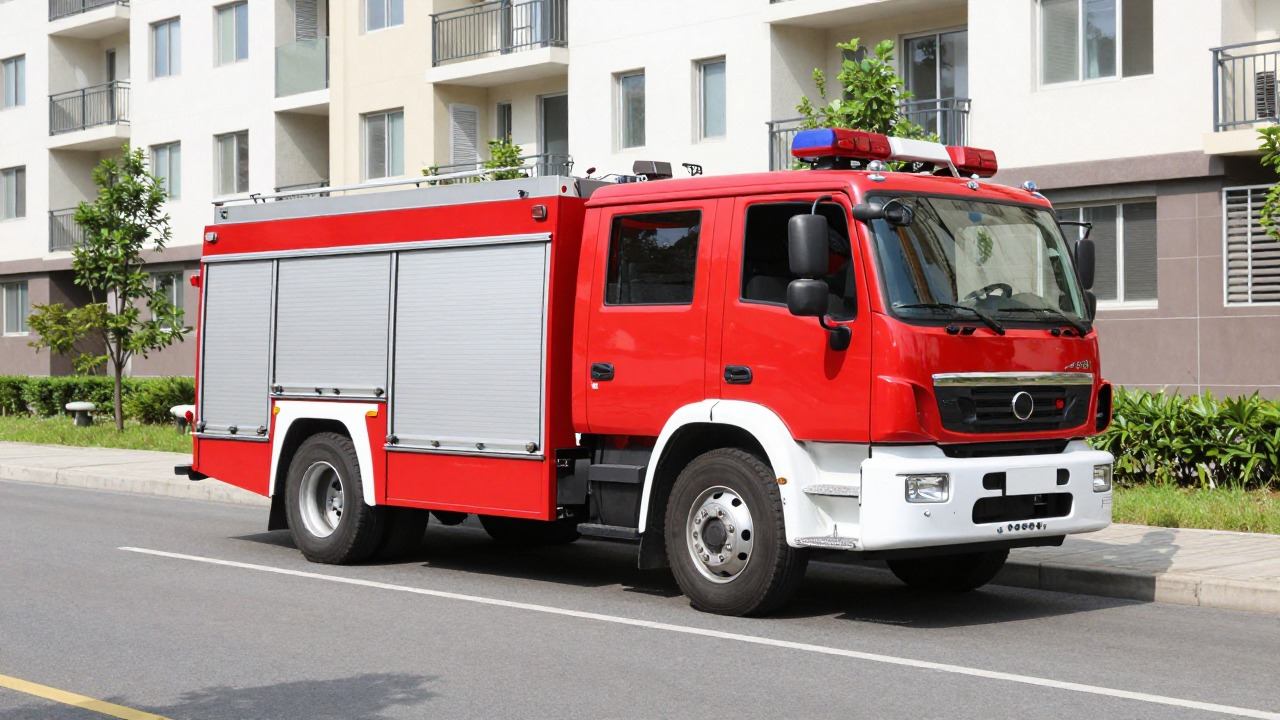

Voies pompiers et accès de secours : les rayons réglementaires
Ici, on ne dimensionne plus par confort mais par obligation. Les caractéristiques des voies engins sont fixées par la réglementation incendie et contrôlées à la réception du bâtiment.
| Caractéristique | Voie engins | Voie échelle |
|---|---|---|
| Largeur utile | 3,00 m (hors stationnement) | 4,00 m |
| Rayon intérieur minimal | 11,00 m | 11,00 m |
| Surlargeur en courbe | S = 15/R si R < 50 m | S = 15/R si R < 50 m |
| Pente maximale | 15 % | 10 % |
| Force portante | 160 kN dont 90 kN par essieu | Idem + stabilisation |
| Hauteur libre | 3,50 m | 3,50 m |
La formule de surlargeur mérite d’être comprise : dans un virage de rayon intérieur 11 m, la surlargeur vaut 15/11 = 1,36 m, à ajouter aux 3 m de largeur utile. On arrive donc à 4,36 m de chaussée dans la courbe. Oublier cette surlargeur est une non-conformité classique, relevée lors du passage de la commission de sécurité — et elle se corrige par un simple rétrécissement du marquage si l’emprise physique le permet, ou par la suppression de places si elle ne le permet pas.
À retenir : un parking peut être parfaitement confortable pour des voitures et refusé par la commission de sécurité à cause du rayon de 11 m des engins de secours. Vérifiez les deux contraintes en parallèle dès l’esquisse, jamais après le tracé.
Traduire le rayon de giration en marquage au sol

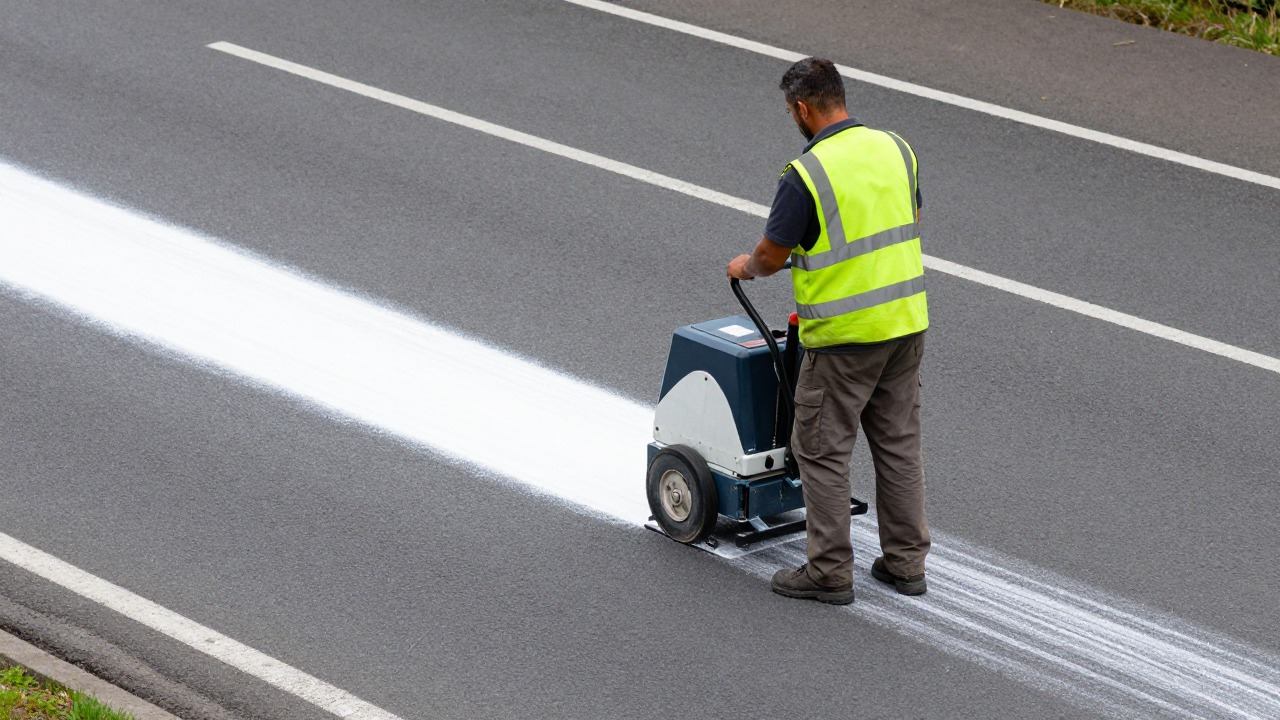

Une fois la géométrie validée, elle doit être matérialisée. Plusieurs éléments de marquage servent directement à faire respecter les rayons calculés.
Le zébra d’angle — hachures blanches à 45° — matérialise la zone qu’il faut laisser libre dans un virage pour que le rayon soit tenable. Il coûte peu, se pose en une heure et évite qu’un usager transforme l’angle en place sauvage.
Sur un même parking, l'écart entre deux entreprises de marquage dépasse couramment 30 %. Il vient rarement de la marge : c'est le nombre de couches, la préparation du support et le produit (peinture routière, résine à froid, thermoplastique) qui font la différence — et la durée de vie qui va avec.
Notre service de mise en relation fonctionne depuis 2016 et a traité plus de 3 500 demandes de devis de marquage au sol en France.
Obtenir mes devis gratuits →Les flèches directionnelles sont indispensables dès que la largeur d’allée impose un sens unique — ce qui est systématiquement le cas en épi. Sans elles, un usager remontant à contresens rend la géométrie inopérante.
Les lignes de guidage en courbe dans les rampes hélicoïdales aident le conducteur à se placer au bon endroit du rayon utile, généralement plus près du rayon intérieur qu’il ne le pense spontanément.
Enfin, la numérotation des places et le repérage visuel évitent les hésitations qui, dans une allée à 5 m, se transforment en blocages. Notre guide sur la numérotation des places de parking détaille les techniques et les coûts.
Côté produits, le choix de la peinture compte aussi : un marquage en courbe subit davantage de cisaillement pneumatique qu’une ligne droite et s’use deux à trois fois plus vite. Les résines à froid et les enduits à chaud tiennent nettement mieux que la peinture routière classique dans ces zones. Notre article sur la peinture pour sol béton extérieur antidérapante détaille les familles de produits et leur durabilité.
💡 Astuce : avant de peindre définitivement, faites un traçage provisoire à la craie ou au ruban adhésif de chantier et faites circuler un utilitaire et un grand SUV sur le parcours complet. Une demi-journée de test évite des milliers d’euros de reprise — et révèle presque toujours un ou deux points durs invisibles sur le plan.
Les cinq erreurs de dimensionnement les plus fréquentes
Dimensionner sur une citadine. Le parc automobile a grossi ; un parking calibré sur une Clio sera saturé de SUV dès la première année.
Oublier le déport arrière. Les poteaux et murs doivent être en retrait de la trajectoire théorique de 20 à 40 cm selon le gabarit accueilli.
Confondre rayon et diamètre. Elle paraît grossière, mais c’est la plus coûteuse : elle ne se découvre qu’une fois le béton coulé.

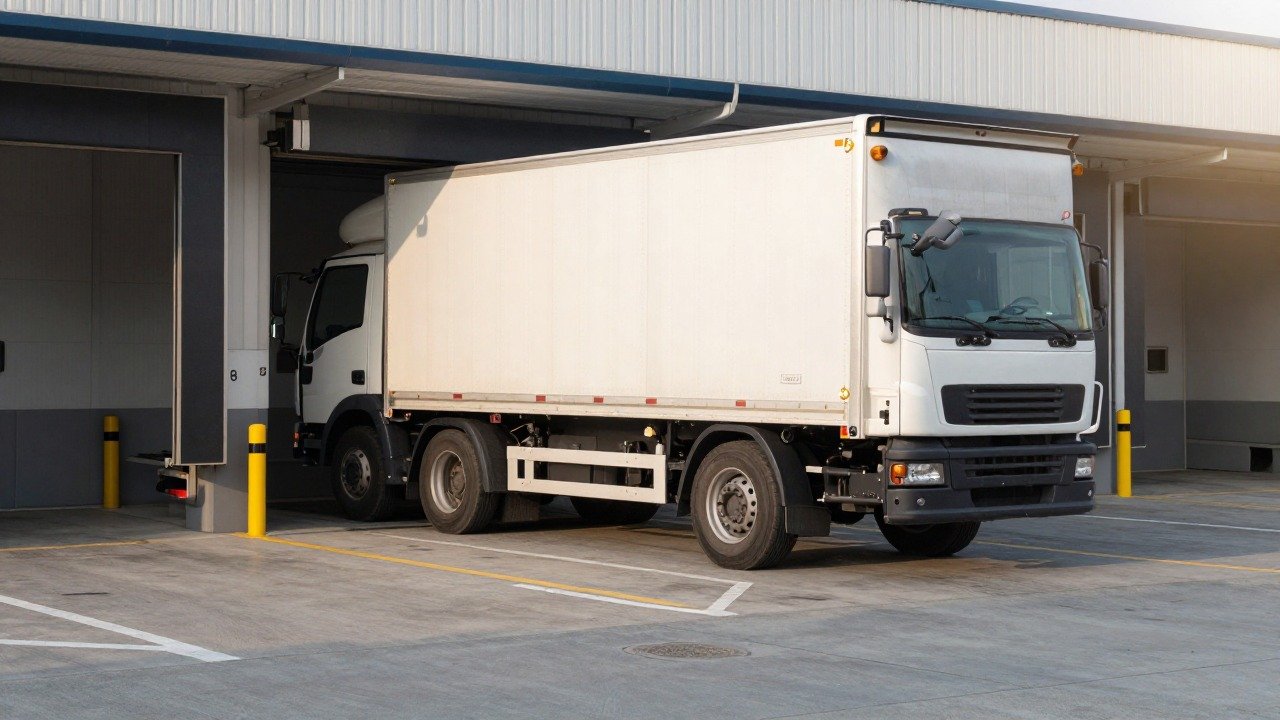

Ignorer les véhicules de service. Livraisons, collecte des déchets, secours : ces trois usages imposent presque toujours le rayon dimensionnant, pas les voitures des usagers.
Négliger la pente. Une pente transversale supérieure à 4 % réduit sensiblement la capacité de braquage utile et allonge le rayon réel. Dans une rampe, elle se cumule avec la surlargeur de courbe.
FAQ — Rayon de giration d’une voiture
C'est quoi le rayon de giration d'une voiture ?
Quel est le rayon de giration moyen d'une voiture ?
Quel rayon de giration prévoir pour un parking ?
Quelle largeur d'allée faut-il pour manœuvrer ?
Comment calculer le rayon de giration d'un véhicule ?
Un véhicule de pompiers a-t-il besoin d'un rayon plus grand ?
Le rayon de giration change-t-il avec la charge ?
